【变压器油色谱在线监测系统】,励磁系统开环小电流测试仪安装简单

变压器油色谱在线监测系统,【天正华意电气设备(昭通市分公司)tianzh3611-37】是专业的变压器油色谱在线监测系统生产厂家,e4qgBXNaw,我们支持定制加工,今日新闻,欢迎广大客户莅临指导参观,联系人:杨经理-【18762195566】,地址:平度市平安路2号。

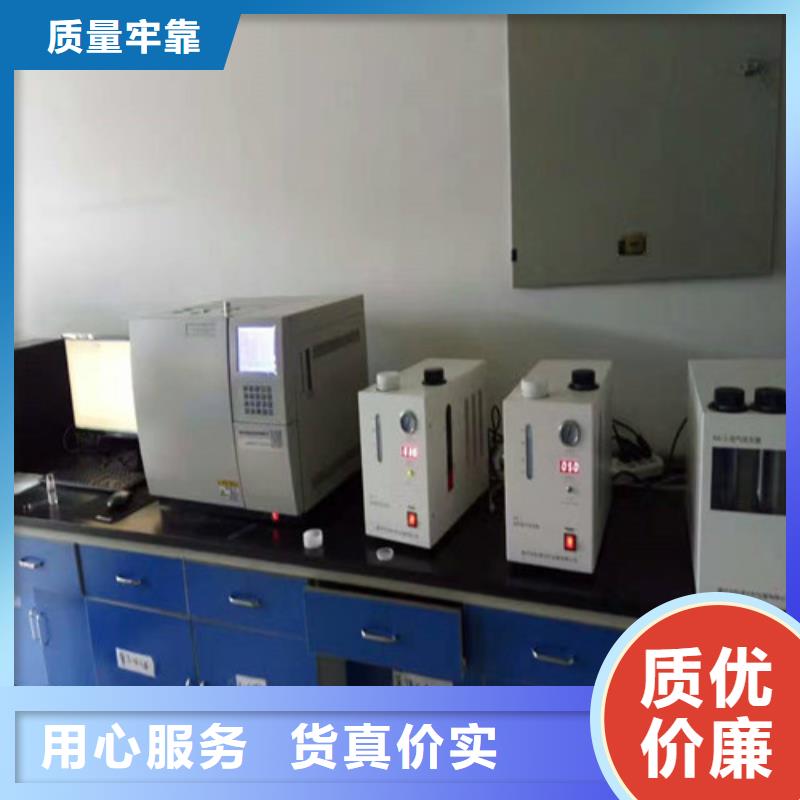

变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：

变压器油色谱在线监测系统工作流程1、变压器油经闭路循环进入油气分离室，受检油样在真空环境及电磁激振作用下，实现油气分离。2、经冷阱除油后，分离出的故障特性气体导入气体定量室后，在载气的作用下流经色谱柱。利用色谱柱对各个气体组份具备不同的吸附\解附作用，使故障特性气体被依次分离。3、气敏传感器按出峰顺序对故障特性气体逐一进行检测，并将故障气体的浓度特性转换成电信号。4、数据处理单元对电信号进行分析处理，分别计算出故障气体各组份浓度。5、通信模块将气体组份浓度、载气压力状态、谱图等数据信息按照TCP/IP、IEC61850通信协议上送过程层网络，变压器状态监测主IED故障诊断系统对色谱数据进行综合分析诊断，超过设定注意值时进行报警，实现变压器故障的在线监测。3.4系统结构图3-1系统结构在功能上划分为油样获取单元、油气分离单元、载气单元、色谱检测单元、控制与数据处理单元、通信接口单元。1、油样获取单元经油泵强循环从变压器主油箱取得油样，并送入脱气室。

变压器油色谱在线监测系统此参数的设定将直接影响系统检测性能与检测结果。一般情况下，该参数在出厂前一调试设定完毕，现场无需重新设定。如出现变故，需重新设定，必须在相关专业技术人员的监护下操作。模式设置主要用来设定采样开始时间与采样周期，用户可根据具体情况设置该现场主机的采样模式。图6.24 采样参数设置界面实时操作功能包含时间校准、开始采样、停止采样、获取单次数据、获取全部数据、所有数据等功能。该功能主要为用户提供实时的远程操作，实现现场主机的随机采样、数据获取、对时、多余数据等功能，达到变压器油色谱分析实效性目标。以上陈述的所有操作及该现场主机的实时运行信息，本界面的信息框中均有明细记录，用户可通过该信息查询了解现场主机及系统运行的详细信息。图6.25 实时操作界面计算参数功能键设置了如图6.26所示的权限功能，该功能只有具备管理员权限的专业技术人员方可操作。图6.26 计算参数设置界面本检测系统报警设置为用户提供自主报警参数的设置功能。系统默认值均为“0”。供应商建议用户采用IEC标准设置氢气、总烃、乙炔报警门限，其余用户可按需要设置。对于报警门限值的设定供应商建议按不同变压器的运行状况设置不同的报警值，但报警值不宜过小，以免造成不必要的、频繁的报警。IEC标准氢气一级门限：1501μL/L；总烃一级门限：1501μL/L；乙炔（220KV等级变压器）一级门限：31μL/L。图6.27报警参数设置界面
