直销厂家【热继电器测试仪】 智能配电终端测试仪诚信为本| 本地 品牌

采购热继电器测试仪,【天正华意电气设备(南通市分公司)tianzh3611-37】厂家直销,工艺精湛,外型美观,品质,售后服务完善,欢迎来电详询。联系人:杨经理,地址:平度市平安路2号。

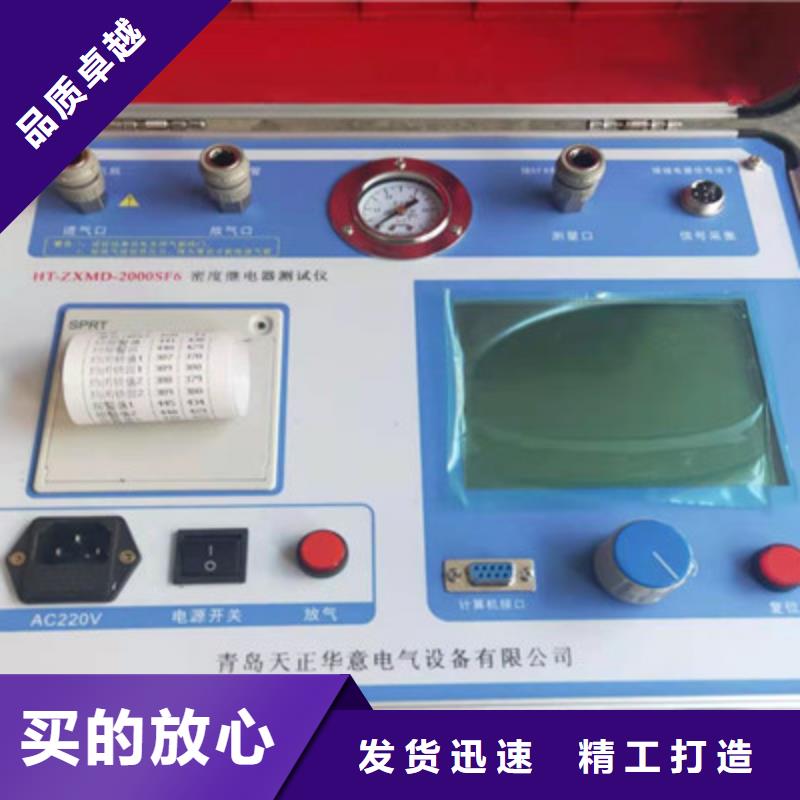

热继电器测试仪将减压阀连接到储气瓶上，然后用进气管道将减压阀和仪器进气口相连接。5.1.4用触点信号线连接密度继电器的各接点，另一端插入触点信号。注意：黄色鳄鱼夹连接密度控制器的闭锁端子（接点一，黄色），红色鳄鱼夹连接密度控制器的报警端子（接点二，红色），黑色鳄鱼夹连接密度控制器的超压端子（接点三，黑色），连接前请确保密度继电器报警和闭锁端子已经与其它电路断开。5.1.5连线示意如下：触点信号线 进气管道测量管道 仪器面板5.2初始化界面。经过大约20秒的延时后进入系统主界面：按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3密度继电器校验5.3.1 密度继电器接点状态选择按或、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：1、接点状态对应密度继电器校验初始状态，如果校验开始时接点闭合为常闭，接点开断为常开。一般情况下，闭锁、报警为常闭，超压为常开。2、允许误差与密度继电器精度有关，一般数值为：精度等级＊2/100。5.3.2 设备编号和校验员设置界面按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设备编号和校验员编号不要大于600005.3.3 密度继电器种类选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3.4 校验值设定按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设定值请参照密度继电器铭牌。5.3.5 校验项目选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。说明：1、进入校验界面后，打开减压阀总阀门，然后调节输出压力到0.75MPa，仪器进入自动检验过程。

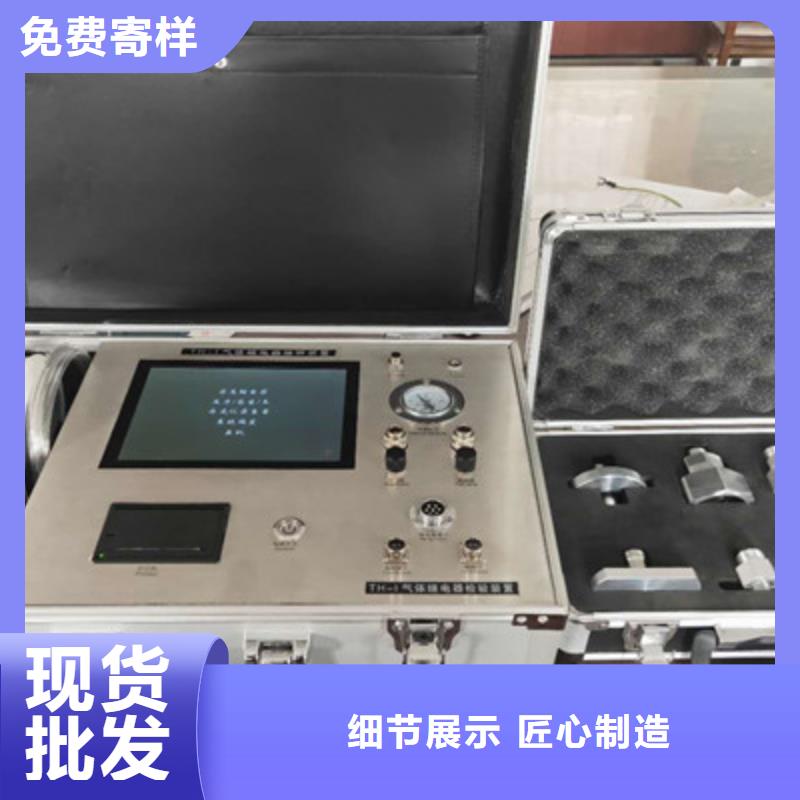

热继电器测试仪为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。ZNPM型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。ZNPM型SF6密度继电器校验仪吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。2.校验原理密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。市面上SF6密度继电器有多种形式，从输出接点看有单接点、双接点和三接点等形式，包括闭锁、报警、超压，也有双闭锁类型，总结下来校验类型如下：闭锁回复值校验（升压，接点一）：在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。报警回复值校验（升压，接点二）：给SF6密度继电器缓慢匀速进行充气

热继电器测试仪如图所示：2.3 安装完成会弹出安装成功窗口（如图）将电脑与仪器连接，在Windows的“设备管理器”中查看，如图，在工具软件中可以使用图中所示的端口号进行通信。3.端口号的改变在windows中一些软件只支持固定的端口号，这时就会出现上面显示的“有效端口号”无法使用的情况，下面介绍改变端口号的方法。打开我的电脑属性，在硬件里打开设备管理器，找到“”USB210 USB to UART Bridge Controller(COM?)”,打开它的属性窗口（如图）打开“端口设置”中高级选项。如图所示：在高级设置的左下角有一个COM端口号设置选项，可以选择1～256中没有使用的端口号。结束工作1. 关闭气瓶上所有阀门。2. 按面板上的“放气”按钮，放净管路中的残余气体。注：在没有放气情况下严禁拔下进气口插头!!!1.关闭电源。2.拔掉气管。5. 拔掉信号线和电源线。1.去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。2. 端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。3. 被校验的密度继电器不能平躺放置，要立放，否则会造成校验不准确。4. 密度继电器在校验的过程中不能有太大的振动。5. 使用气瓶时可按以下提示进行操作。保管和运输 校验仪属于精密电子产品，应放于温度-30～70℃，相对湿度不超过90％，且空气中不含有足以引起腐蚀的气体。校验仪的运输，应避免剧烈振动和撞击，并防止雨雪浸湿。校验用气源：因安检部门要求禁止运输，只能在用户所在地或试验现场充气（在专业充气点充气，如无专业充气条件就自行充气）！
